Pavilhão O3 por Atelier Marko Brajovic para Docol

Pavilhão O3 foi inspirado pela molécula trioxigênio do ozônio. Os três átomos de oxigênio se convertem em três espaços de experiência do pavilhão conceito da Docol.

A estrutura do pavilhão é formada por cúpulas programadas pelo código de Voronoi.

Cada átomo apresenta uma experiência multi-sensorial única a qual contextualiza o público na relação com os respectivos produtos em exposição.

Uma arquitetura experimental, um habitat futurista, um laboratório de pensamento vocacional.

Atelier Marko Brajovic

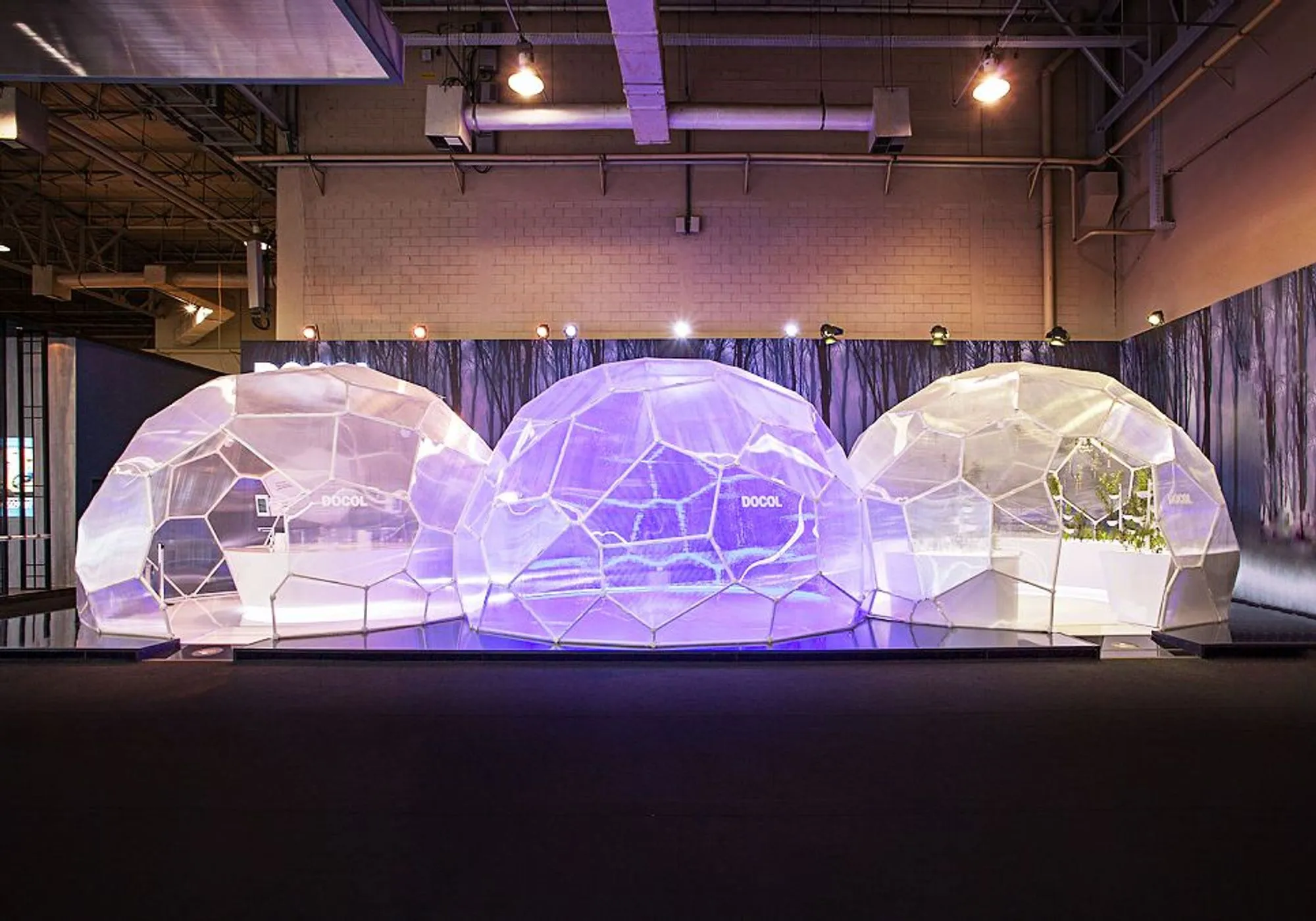

Cenografia completa do pavilhão O3.

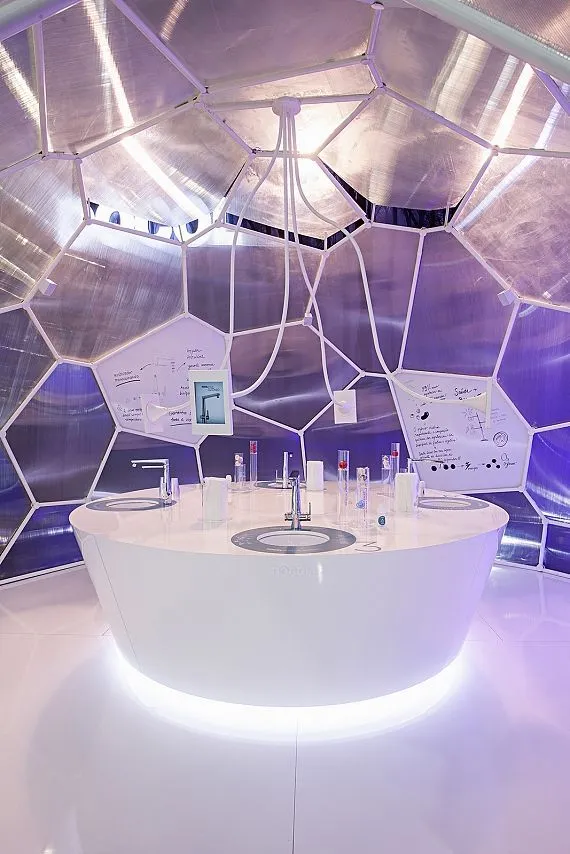

Célula da esquerda: Torneiras de ozônio Docol.

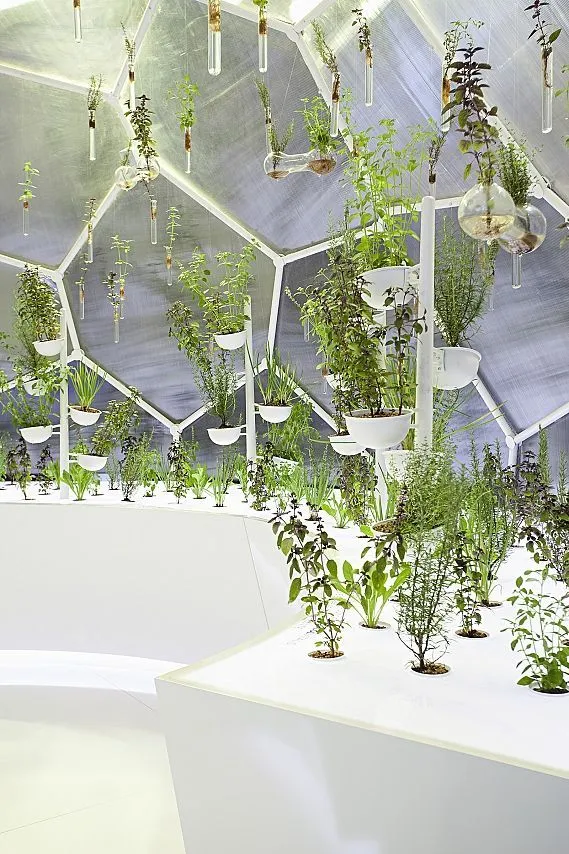

Célula da direita: aparência de laboratório sustentável.

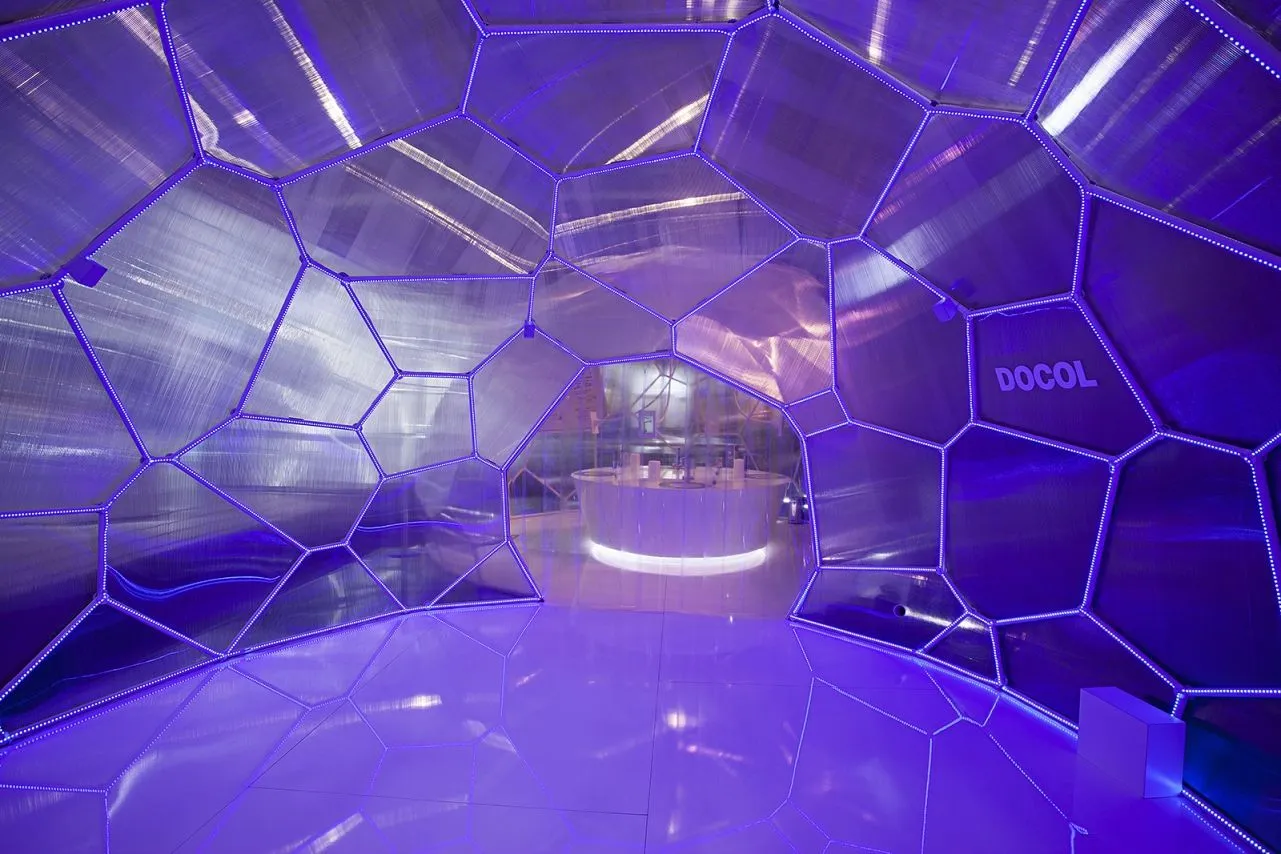

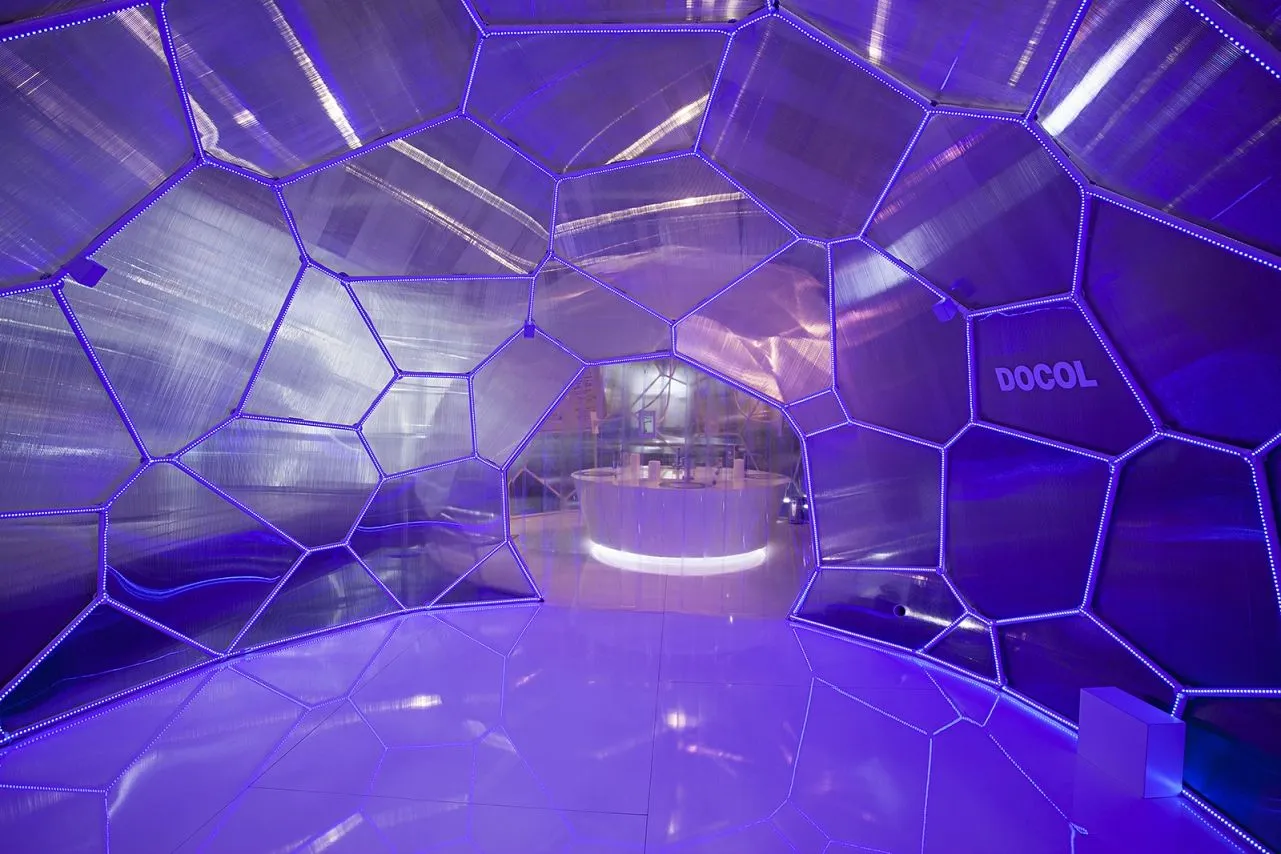

Interior da célula do meio: sons de chuva e LEDs simulando relâmpagos.

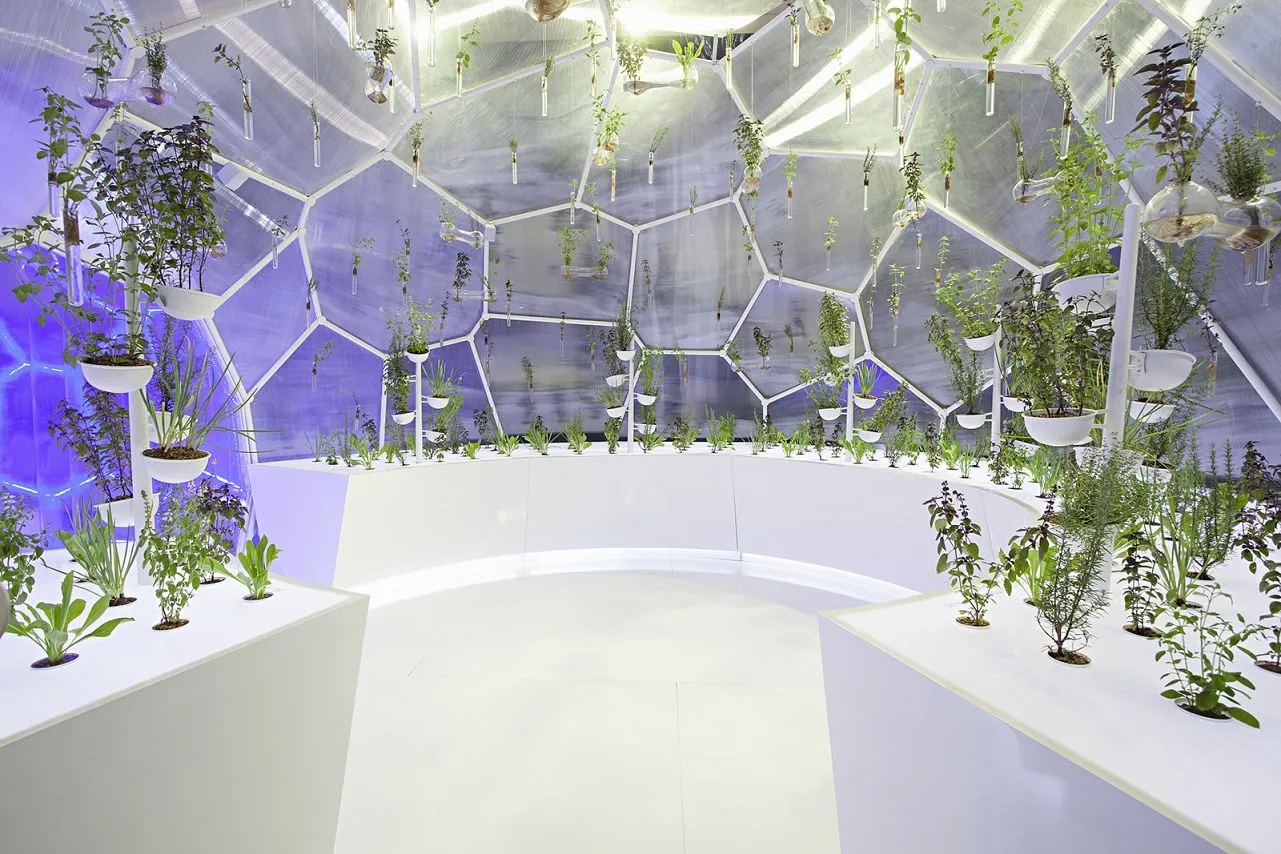

Interior da célula direita.

O Pavilhão O3 foi idealizado pelo Atelier Marko Brajovic ao mesmo tempo em que eu dava meus primeiros passos no mundo do design computacional. Eu tinha acabado de me formar na FAU-USP com uma tese na qual aprendi todas as ferramentas necessárias para terminar este pavilhão: Rhino, Grasshopper 3D e Kangaroo Physics.

Meu papel neste projeto foi trabalhar na busca de formas e na produção de dados para fabricação digital.

A busca de formas foi especialmente complicada na intersecção entre domos. Como cada domo tinha um formato único, as células Voronoi nas intersecções não combinavam. Eu tive que usar o plugin Kangaroo para forçar as células opostas do domo no mesmo formato. E ao fazer isso, o resto do pavilhão teve que relaxar, mantendo a planaridade dos domos.

Busca de forma: Kangaroo forçando as células a serem planas.

Este é o último arquivo Grasshopper que usei no projeto:

O processo de fabricação não estava em nossas mãos. Foi para uma empresa parceira no sul do Brasil: Paleta Stands. Houve um grande quebra-cabeça logístico na pré-fabricação e transporte do qual eu não fiz parte, infelizmente. É exatamente sobre isso que falo no artigo apresentado na conferência SIGraDi 2018 em São Carlos, Brasil.

Você pode conferir o artigo aqui:

High-Low as Expression of The Brazilian Digital Fabrication

Sequência de montagem.

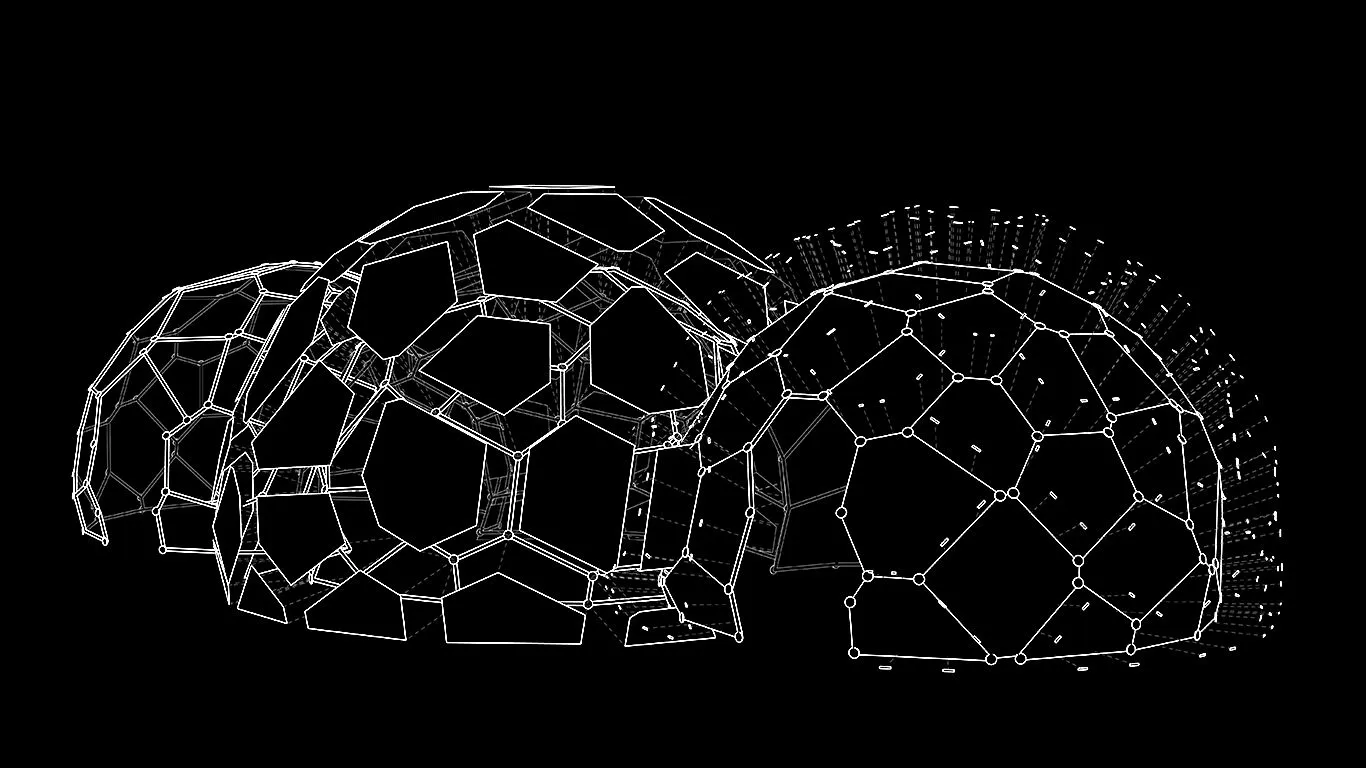

Fases da construção em perspectiva explodida: soldagem do aço, montagem dos painéis e fixação das peças.

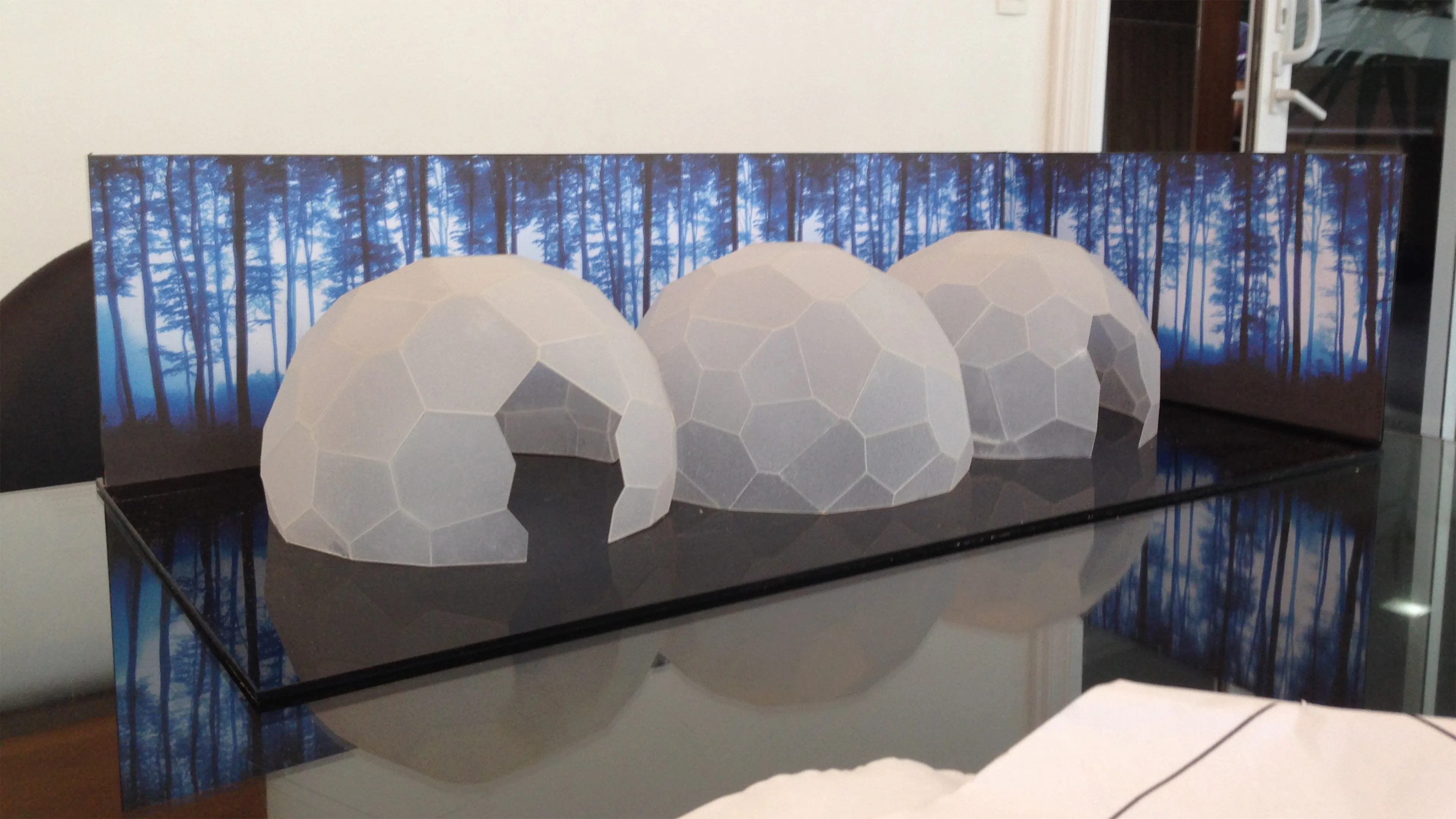

Modelo em pequena escala do pavilhão.

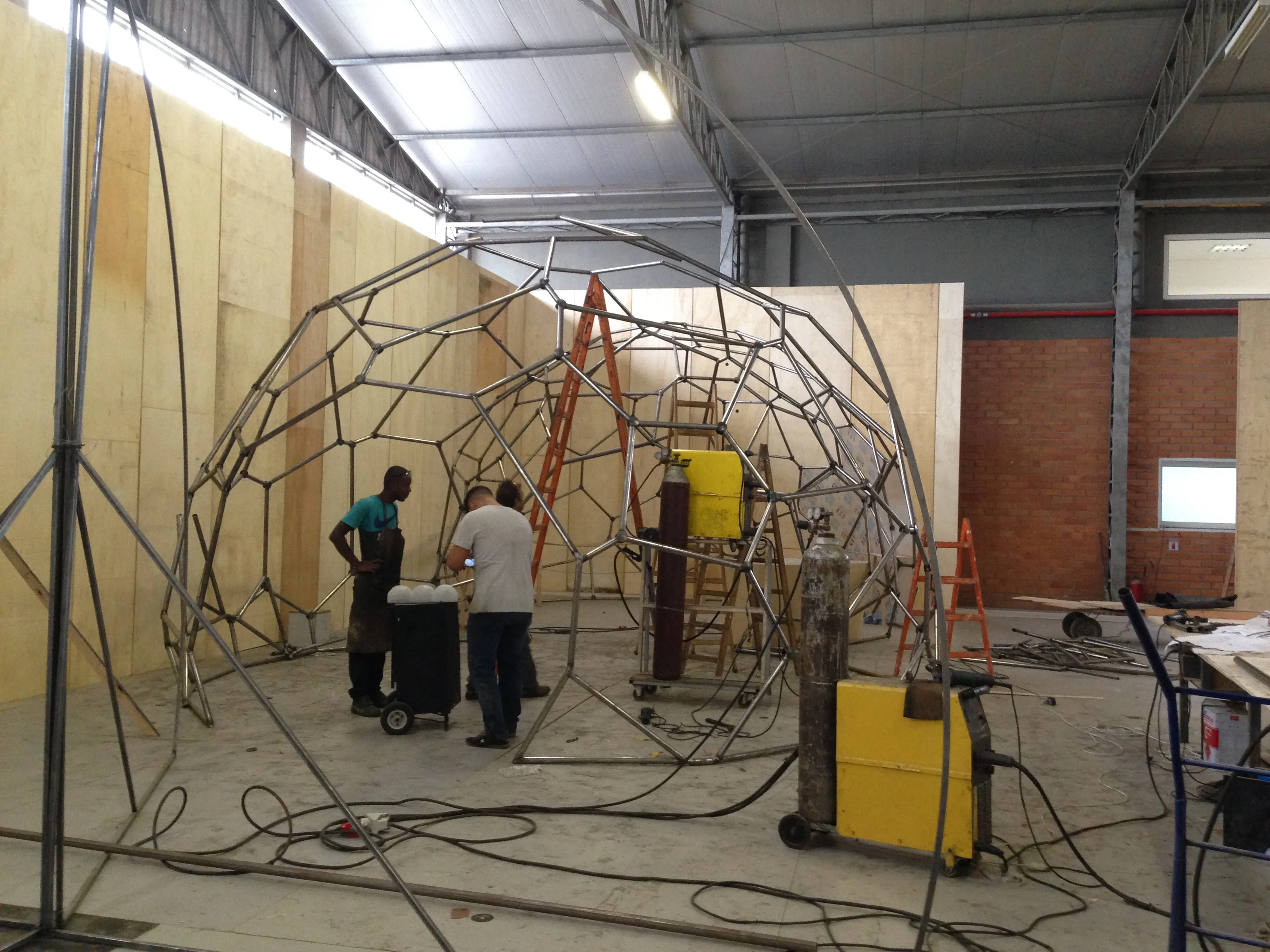

Ferreiros estudando o modelo em pequena escala.

©️ Foto de capa por Gui Morelli
